普通多芯電纜和拖鏈電纜的對比

普通多芯電纜和拖鏈電纜的對比El0拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

多芯電纜是指有一根以上絕緣線芯的電纜。El0拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

當導體中有交流電或者交變電磁場時，導體內部的電流分布不均勻，電流集中在導體的皮膚部分，也就是說電流集中在導體外表的薄層，越靠近導體表面，電流密度越大，導體內部實際上電流較小。結果使導體的電阻增加，使它的損耗功率也增加。這一現象稱為趨膚效應(skin effect)。El0拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

單芯的電纜在交流電或者交變電磁場時，趨膚效應明顯，線路損耗增加。El0拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

與單芯電纜的趨膚效應相比，由多根絕緣線芯組成的多芯電纜使得電纜的趨膚效應減少，從而降低了線路的損耗。El0拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

以12芯電纜為例，多芯電纜的內部結構分為兩種：分層成纜和分束成纜。El0拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

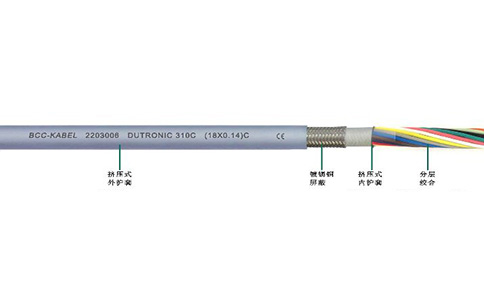

分層成纜：電纜的芯線大多圍繞中心線被緊緊的絞合成幾層，外面包裹著擠壓式護套，這種結構當電纜彎曲受力時，他的內徑受壓而外徑受拉，內徑和外徑的壓縮緊張，彎曲循環次數大大減少。這種電纜的優點是制造成本相對較低。El0拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

分束成纜：電纜的芯線先單獨絞合成束，將芯線圍繞一個抗拉材料做成的中心絞成束，由于多重成束工藝，在電纜內部，芯線多次改變彎曲電纜的內徑和外徑，高度緊拉的中心線周圍的拉力和壓力彼此平衡，使得電纜的內部結構有可靠的穩定性，因此拖鏈電纜在最大的彎曲受力作用在也能保持穩定。El0拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

普通多芯電纜和拖鏈電纜的對比El0拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

普通多芯電纜和柔性電纜多用于固定安裝，只需在安裝過程中考慮電纜的受力及彎曲半徑，采用分層成纜即可滿足需求。El0拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

拖鏈電纜多用于移動使用，在承受的彎曲應力時應能保持穩定。拖鏈電纜對循環次數及使用時限都有要求，雖然分層成纜和分束成纜都有應用，但在實際應用中分束成纜的拖鏈電纜的使用壽命明顯高于分層成纜的拖鏈電纜，進口高端拖鏈電纜多采用分束成纜。El0拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

分層成纜的拖鏈電纜多為低端電纜，由于低廉的價格，這種拖鏈電纜也有一定的市場需求，在使用環境較好的情況下，短期內電纜可正常使用。El0拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

因此，通過普通多芯電纜和拖鏈電纜的對比，可以從內部結構來識別多芯電纜是普通電纜還是拖鏈電纜。El0拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

• 問

  采用0.1mm銅絲的拖鏈電纜的耐彎曲壽命只能達到800萬次？

  答

  這種說法是錯誤的。如果采用0.1mm銅絲的拖鏈電纜的耐彎曲壽命只能達到800萬次，那么只代表提出這一結論的廠家的生產及測試情況，不能代表整個拖鏈電纜行業。不同廠家的生產工藝、導體的品質、絕緣和護套材料的性能、電纜的整體結構設計、使用環境等，都是拖鏈電纜耐彎曲使用壽命的決定因素，任何一個因素的改變都可能導致實際電纜耐彎曲壽命的變化。

• 問

  超柔線比高柔線好嗎？

  答

  顧名思義，人們往往會認為超柔線比高柔線好，但事實可能并非如此。至今為止，沒有國家標準或權威機構給出超柔線與高柔線的明確釋義。超柔線與高柔線多體現在電纜生產廠家的企業標準中，具有一定的局限性，因此，不同廠家的超柔線比高柔線不具有可比性。
